Testaufbau

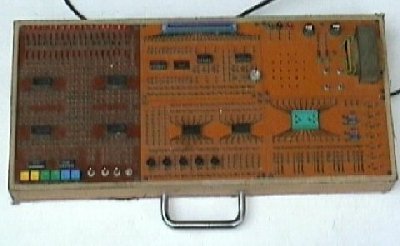

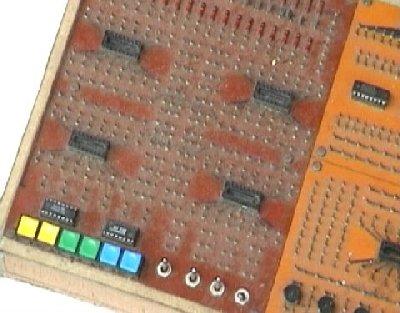

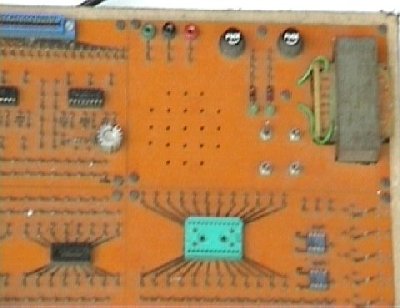

Um Schaltungen möglichst schnell auszuprobieren, baute ich einen Testaufbau. Hierauf befanden sich LED-Anzeigen mit Treiber, entprellte Taster, Frequenzgeber, ein Netzteil usw. Dazu gab es noch weitere Platinen mit allen möglichen IC-Fassungen, so dass ich auch relativ große Schaltungen aufbauen konnte.

Bauteile weiter unten.


eletes01

eletes02

eletes03

eletes04

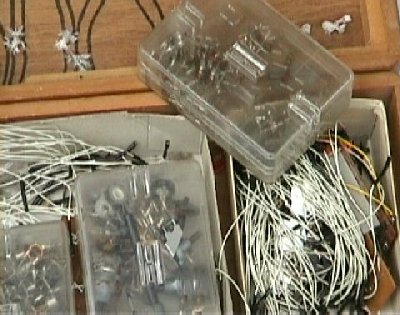

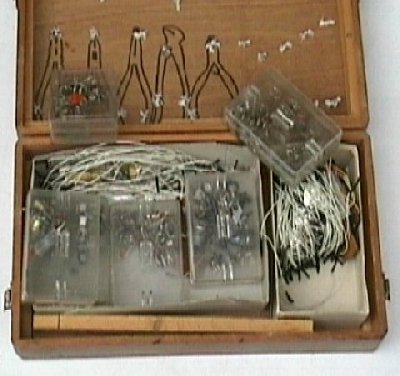

Dazu hatte ich Bauteile die man aufstecken konnte, sowie Kabel zum Verbinden.

eletes05

eletes06

eletes07
