Frequenz Analysator

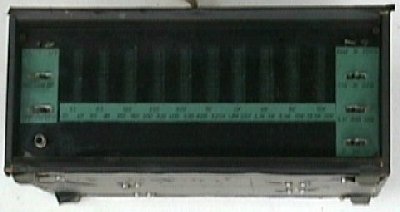

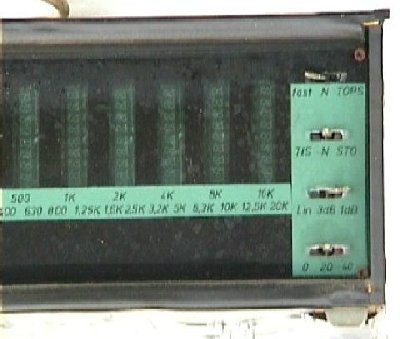

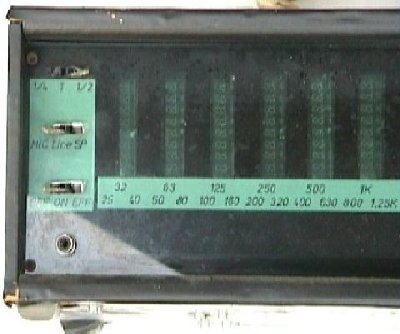

Bei diesem Gerät habe ich handelsübliche 7-Segment-Snzeigen (wie bei damaligen Taschenrechnern üblich) genommnen und sie senkrecht eingesetzt. Dabei habe ich nur die waagerechten Segmente angesteuert, die dann den Anteil einer bestimmten Frequenz in form eines Balkendiagramms anzeigten. Die Frequenzen teilte ich in 1/3-Oktaven ein. Weiterhin konnte man den Bereich einstellen, linear und logarithmisch darstellen usw.

Weiter unten ist der Innenaufbau zu sehen.


eleana03

eleana01

eleana02

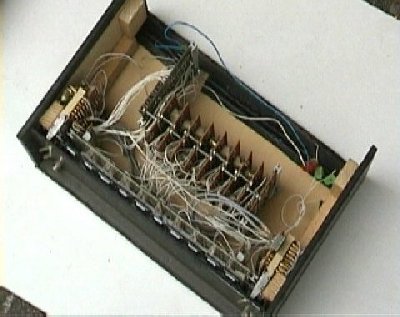

Der Innenaufbau

eleana04

eleana05
