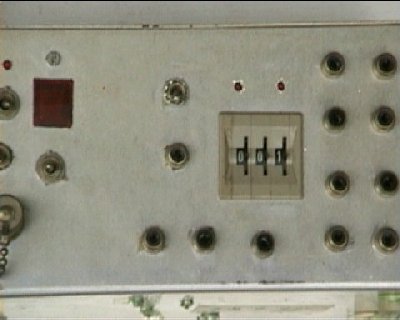

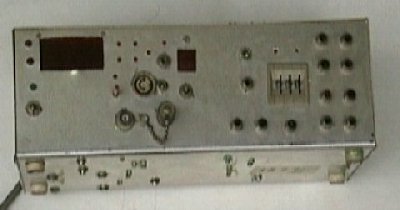

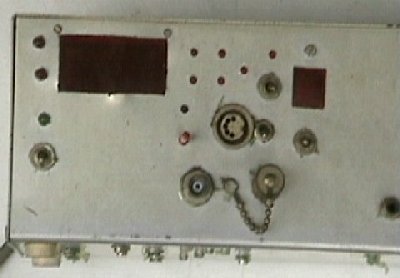

Frequenz Messgerät


Dieses Frequenz - Messgerät ist wahrscheinlich das Aufwendigste was ich damals baute. Als Referenz hatte ich einen hochgenauen 10 MHz Quarz eingesetzt. Um eine möglichst geringe Temperaturabhängigkeit zu erreichen, hatte ich den Quarz zusätzlich in einem Metallgehäuse, in dem eine konstante Temperatur herrschte, eingebaut. Mit Hilfe einer PLL (analoger Frequenz - Vervielfacher) war ich in der Lage, bei einer Abtastfrequenz von 1 Hz, eine Frequenz von 10 Hz auf zwei Stellen genau anzuzeigen. Weiterhin enthielt das Gerät Frequenznormale, die man zum Kalibrieren des Gerätes nutzten konnte.

Weiter unten ist der Innenaufbau zu sehen.


elefre01

elefre02

elefre03

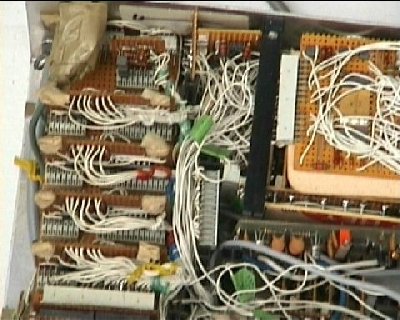

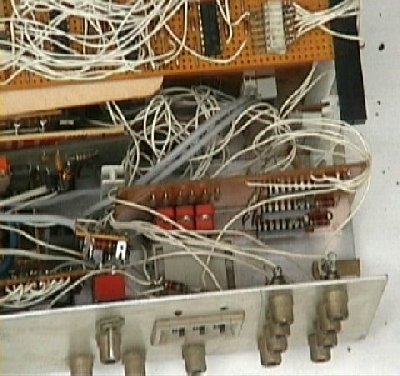

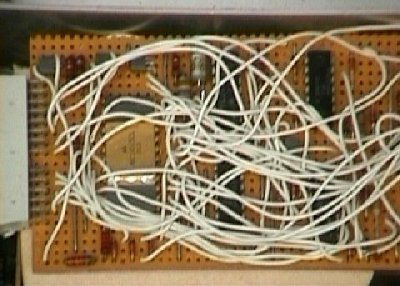

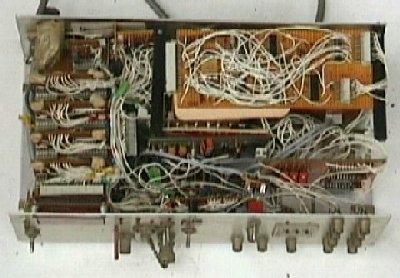

Der Innenaufbau

elefre04

elefre05

elefre06

elefre07
